粗碎機(粗破)介紹

粗碎機有稱粗顎式破碎機是一種對各種硬度物料進行粗碎、或中碎的破碎設備。粗碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡易、運營費用經濟等特點。粗破適用于破碎各種脆性材料的礦物。被破碎物料為煤、鹽、白亞、石膏、明礬、磚、瓦、石灰石等。

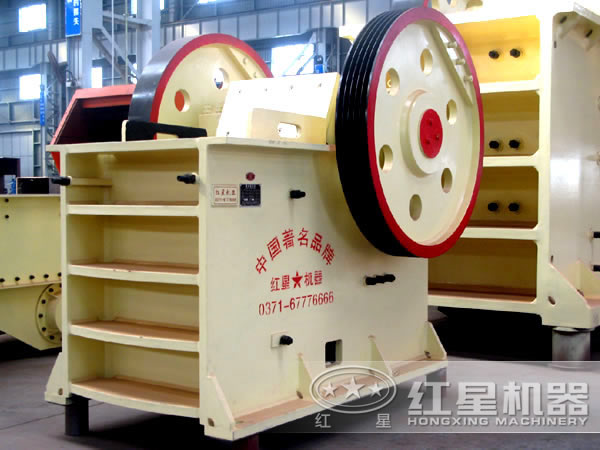

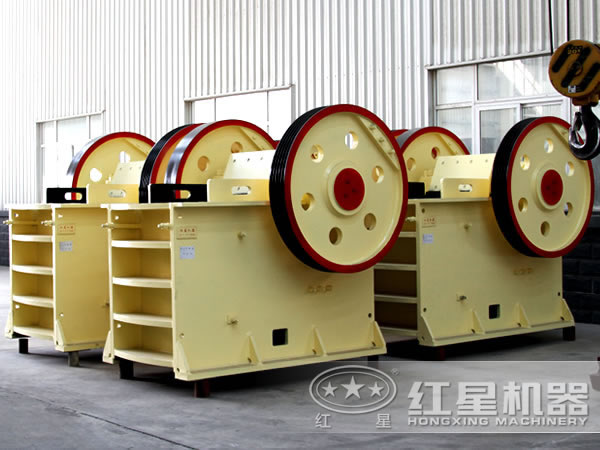

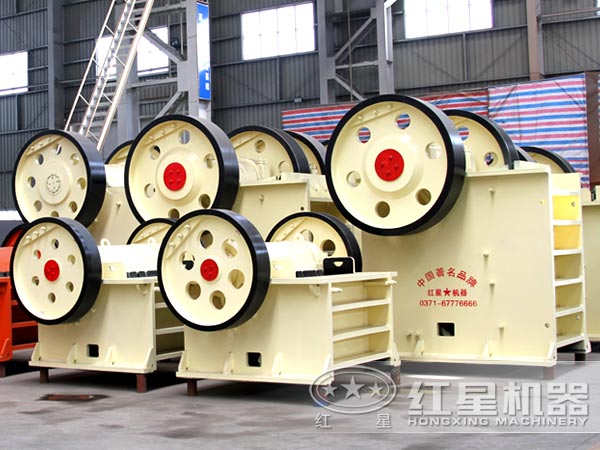

粗碎機圖片實拍

粗碎機由固定顎板、可動顎板、邊護板、肘板墊、肘、肘板墊、調整座、彈簧、三角皮帶、電動機、鐵軌、飛輪 、心軸、動顎、機架以及皮帶輪組成。

粗破分重型及輕型兩種，1適用于莫氏硬度二級物料的破碎，使用碎煤環錘。2適用于莫氏硬度五級以下的脆性物料的破碎。因?yàn)樗槭h(huán)錘質量大于碎煤的質量，所以從而可以提高環錘的沖擊力，達到破碎礦石的目的。

粗碎機的特點

1、粗碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。

2、采用了齒形護板，增大了鄂板的有效長度，產量更高。

3、軸承座采用整體式鑄鋼結構。 整體鑄鋼軸承座能夠保證與粗碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

4、采用有限元分析技術，粗碎機具有更高的強度。

5、采用精湛先進制造工藝，選用優良的制作材料。

6、排料口調整更快捷方便。歐版JC系列鄂式粗碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。

7、選用軸承規格更大、承載能力更高。 所有JC系列鄂式粗碎機都裝有較其它同樣規格粗碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

8、更先進的動鄂總成，使其更經久耐用。動鄂總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工，這一切使得JC系列鄂式粗碎機具有超凡的可靠性。

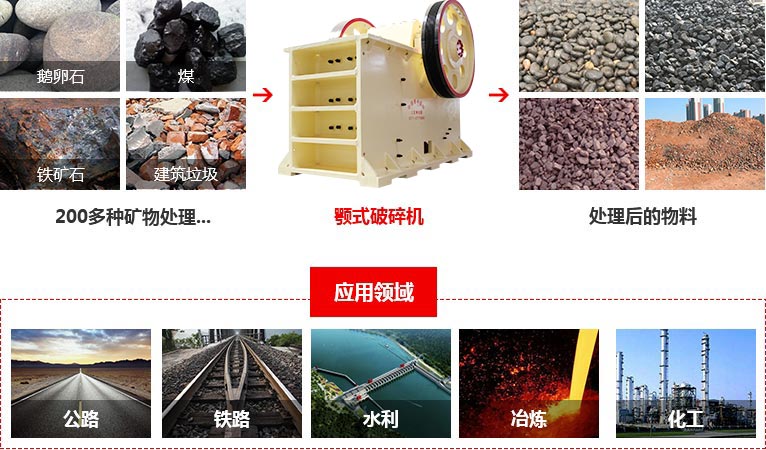

粗碎機的用途

粗碎機廣泛用于礦山、冶金、建材、公路、鐵路、水力、和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

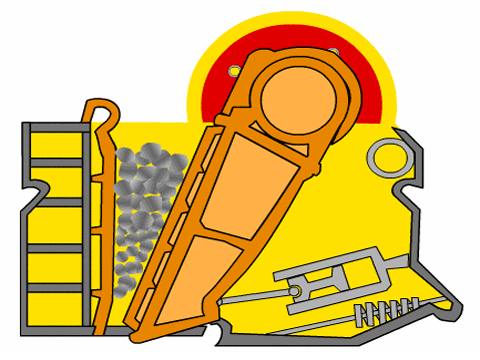

粗碎機的工作原理

粗碎機-粗碎鄂式破碎機工作方式為曲動極壓型，其工作原理是：電動機轉動，通過三角皮帶、皮帶輪傳動偏心軸，使動顎按照已調整好的軌跡進行運動，活動顎板對 固定鄂板也作周期性的往復擺動，當顎板靠近時，物料在兩顎板間被擠壓、劈裂和彎曲破碎，當顎板離開時，破碎腔內下部已破碎到小于排料口的物料，靠自重作用 自動落下，位于破碎腔上部的物料，還未破碎到小于排料口尺寸，只是隨著排料而下降一定距離，直到動顎再次靠迫固定顎板時，破碎腔內已下降的物料再次受到繼 續擠壓而破碎;如此進行下去，直到給入破碎腔內全部物料從排料口排出為止。隨著電動機的連續轉動而粗碎動顎作周期運動壓碎和排泄物料，實現批量生產。

技術參數
