制砂機的處理量大，破碎產品粒形好，各部件協調工作、性能可靠，因而被廣泛應用于各種巖石的破碎工作，本文主要介紹制砂機主要部件的作用。

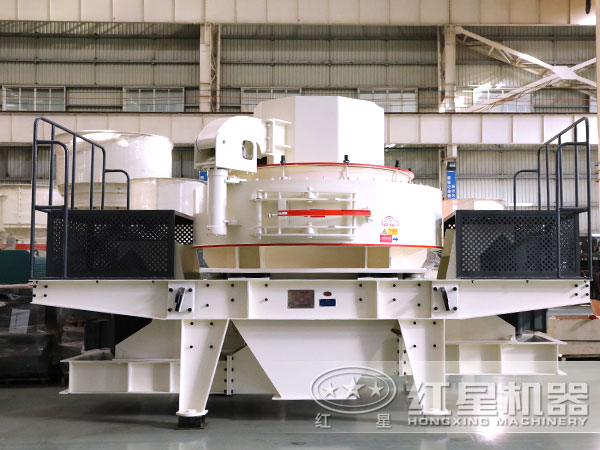

制砂機

制砂機結構

轉子

制砂機轉子的主要是用來加速物料，使進入破碎腔內的物料進行強烈的自粉碎和撞擊粉碎。其中周護板位于固定齒板和活動齒板之間，以保護制砂機機架免受損壞。拋料頭用來保護轉子本體，是制砂機的易損件之一。

分料器

分料器安裝在渦動破碎腔的上部，將從給料斗的來料進行分流，使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，另一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎。

葉輪

葉輪安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距。物料由葉輪上部分料器的中心入料管進入葉輪的中心，由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，葉輪將物料加速到一定速度拋射出去。

破碎腔

破碎腔是物料被破碎的空間，破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，從轉子內射出的物料具有較大的速度，物料隨氣流沿著轉子的切線方向拋射到襯墊上，會向上回轉接受下一次沖擊，不斷的進行自粉碎與撞擊粉碎。
